输入42V热拔插OVP过压保护芯片选型手册

平芯微 PW1600 深度解析 OVP 芯片系列对照

一、为什么42V热拔插场景必须加OVP过压保护

欧美市场 USB Type-C 42V 认证（IEC 62368-1）

要在 42V 输入档位安全工作，前端 OVP 过压保护芯片必须满足三个硬指标：耐压 ≥60V（覆盖 42V 稳态 浪涌余量）、过压响应速度足够快（微秒级甚至纳秒级）、集成低导通阻抗 MOS 保证正常工作时不额外发热。平芯微 PW1600 正是为这一场景设计的关键器件。

二、PW1600 产品概述

PW1600 是一款 70V 耐压、OVP 阈值可调的过压保护芯片，支持 3V–60V 宽输入电压工作。集成超低导通阻抗 nFET 开关，具备启动/OVP 恢复延时、纳秒级 OVP 响应、软启动、过温保护和自动恢复、使能控制等完整保护功能。采用 SOT23-6L 小封装，特别适合车载设备、便携式与可穿戴设备的电源前端保护。

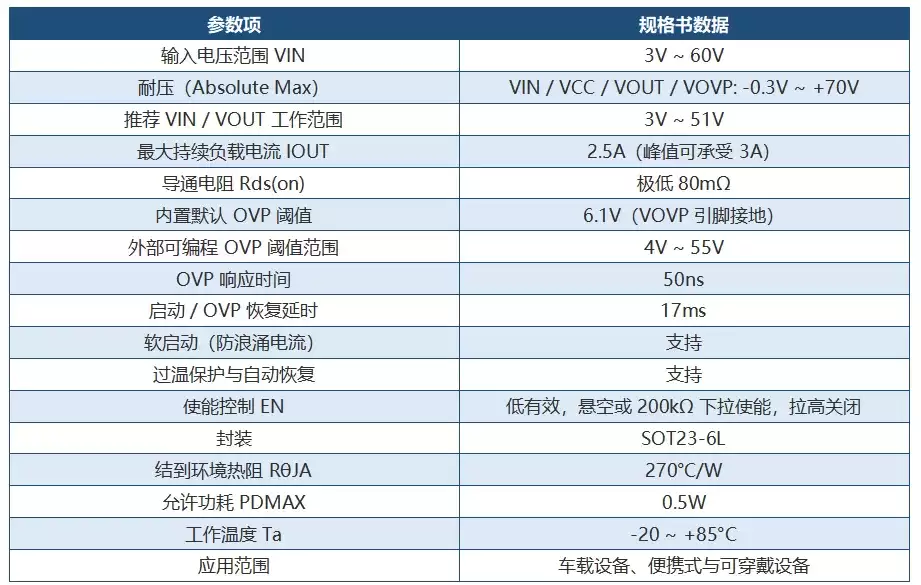

三、PW1600 关键规格参数表

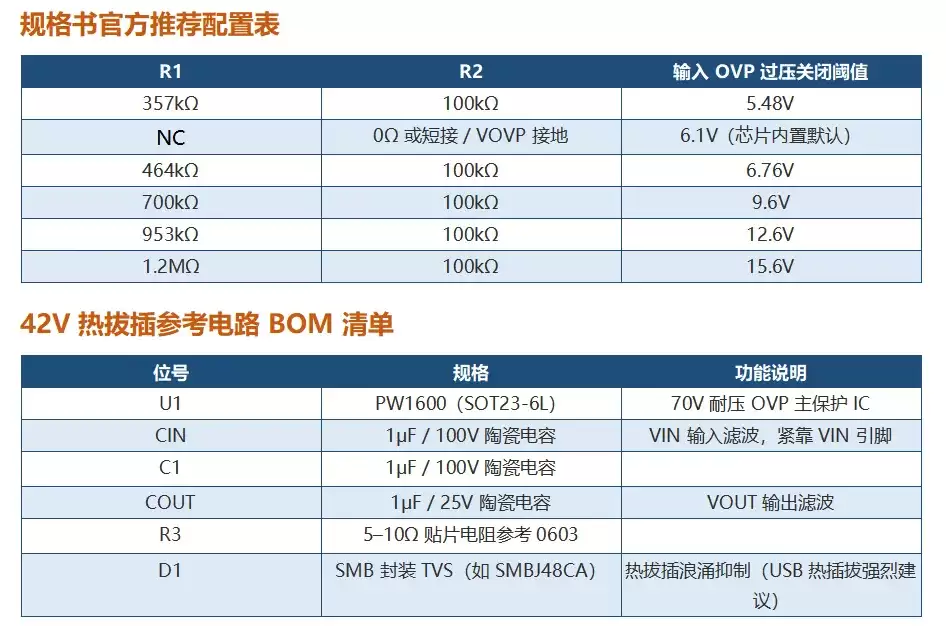

四、OVP 阈值电阻配置公式与推荐值

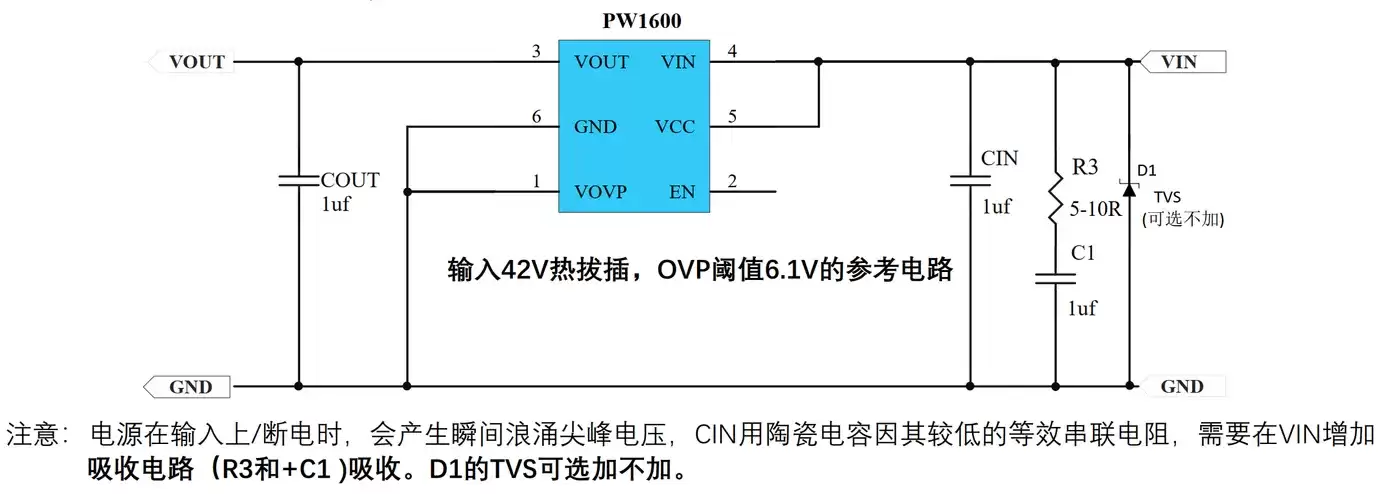

VIN_OVP = 1.2V × (1 R1 / R2)。R2 建议采用 100kΩ，R2 接地端单独走线连接到芯片 GND 引脚。对于热插拔输入应用（如 USB 接口），强烈建议在输入端并联 TVS 二极管 D1 保护。若 VOVP 引脚接地，则采用芯片内置默认阈值 6.1V。

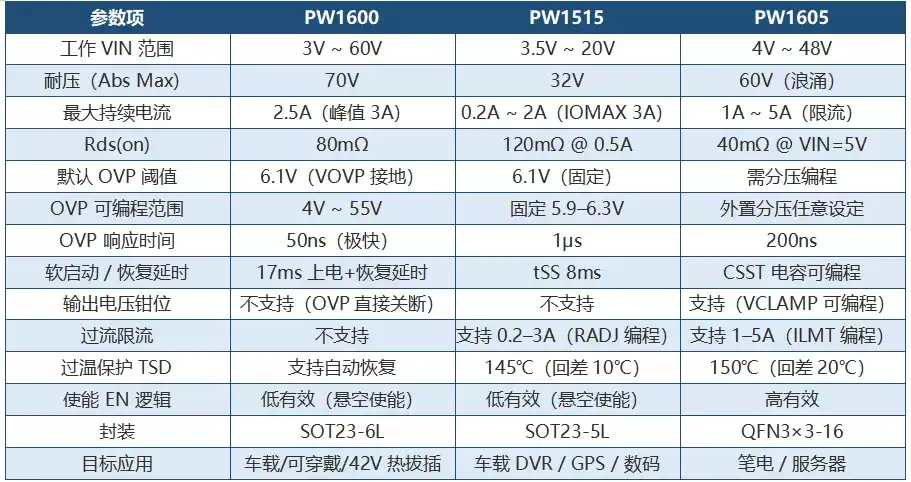

五、PW1600 vs 其他 OVP 芯片规格对照表

三款 OVP 芯片场景定位：PW1600 面向 42V 及以下高压热插拔前端保护，凭借 60V 工作电压、55V 可编程 OVP、50ns 响应、SOT23-6L 小封装成为该电压段的最优解；PW1515 面向 20V 以下场景（如车载 DVR、GPS），集成过流恒流 OVP 双重保护；PW1605 定位 48V 宽压场景（笔电/服务器），额外提供输出电压钳位与可编程限流功能，封装更大、集成度更高。
