随着AI算力需求的指数级爆发，高多层、高密度、高速PCB成为AI硬件的核心载体，其制造精度和可靠性要求远高于常规电路板。某头部AI平台制定的PCB制造规范，明确了高端AI算力PCB生产、验收、质检全流程的必测项目与严苛验收标准，构建了从基础电气性能到长期热可靠性的完整质量管控体系，是保障AI硬件高负载稳定运行的关键防线。

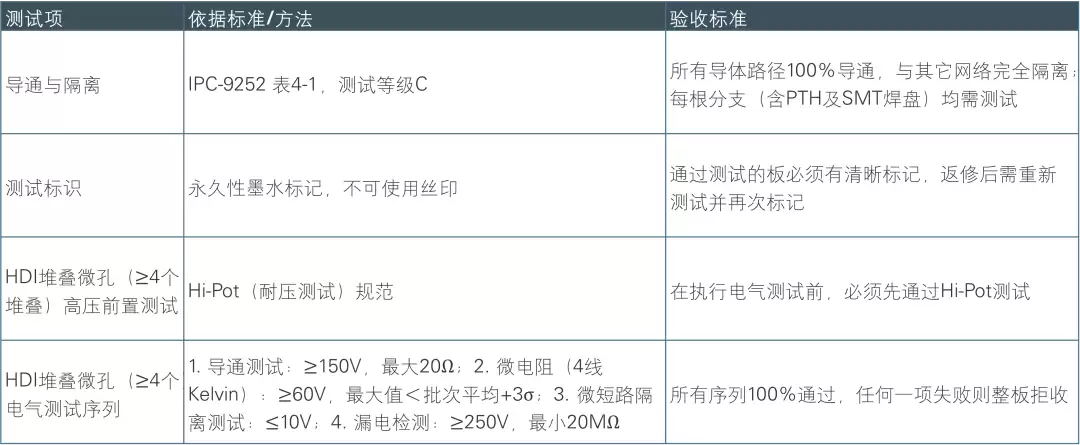

电气导通与隔离测试

点击查看大图

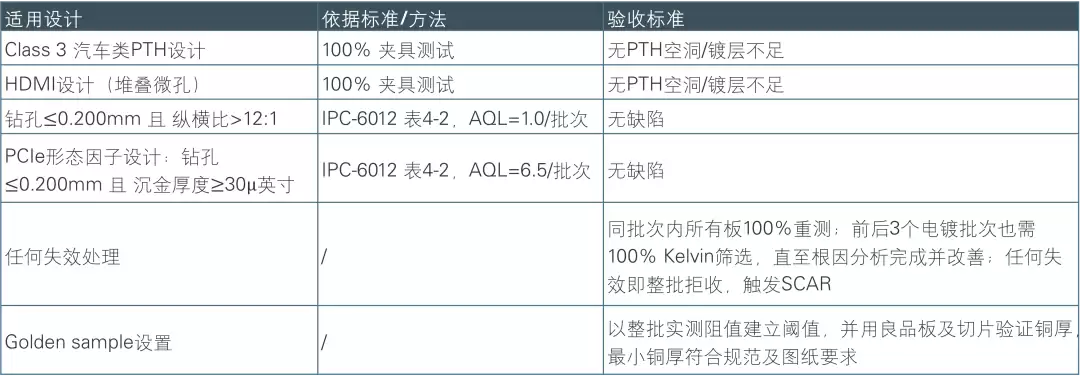

微电阻（4线Kelvin）测试

针对高风险结构

点击查看大图

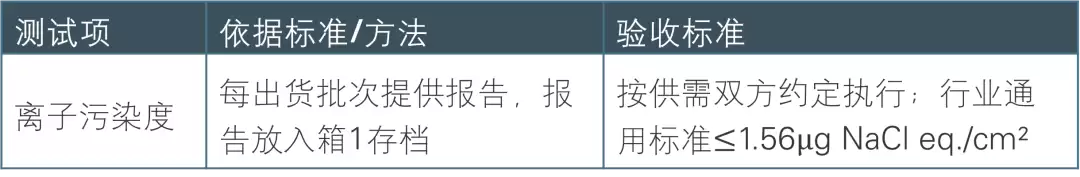

离子污染测试

点击查看大图

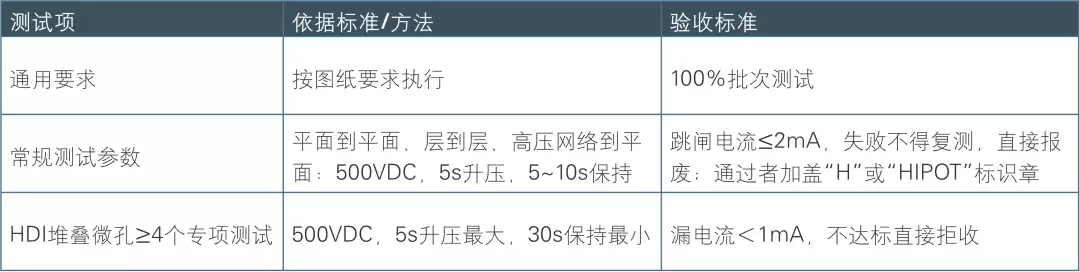

Hi-Pot（耐压）测试

点击查看大图

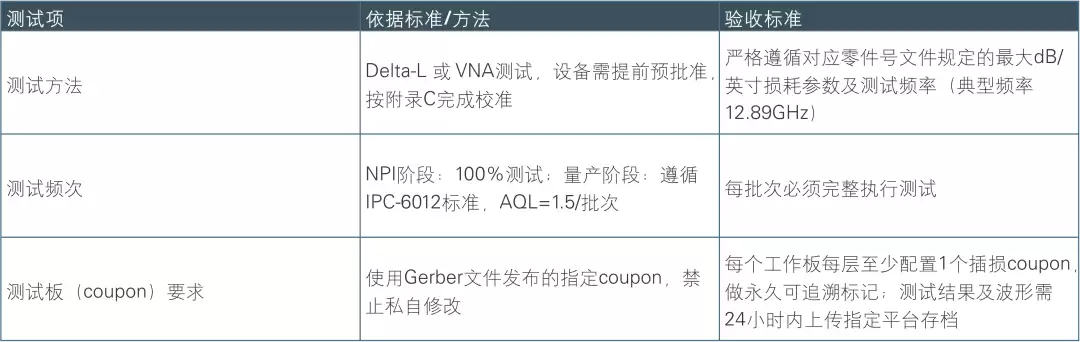

插入损耗测试

点击查看大图

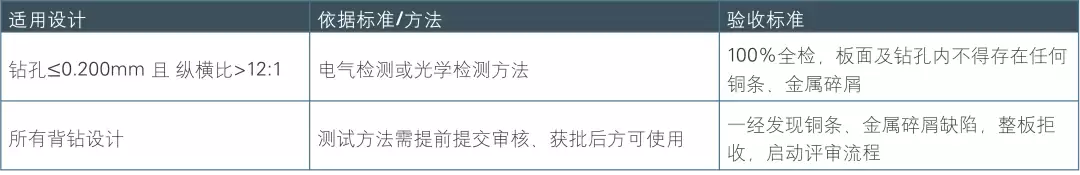

背钻铜条/铜屑检查

点击查看大图

OM测试

互连应力/热应力测试

01适用条件

所有微孔设计（覆盖技术认证、量产批次全量验收）

PTH设计（层数≥16 或 纵横比≥14:1）

客户专项指定的其他PCB设计结构

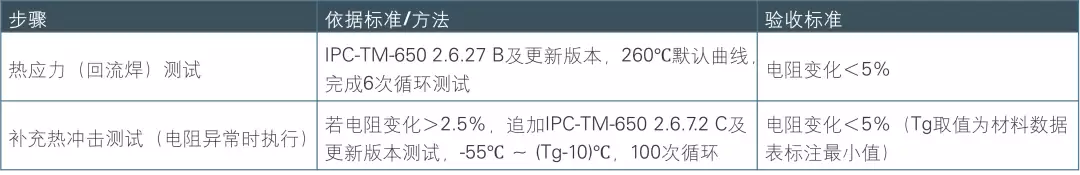

02测试方法与验收标准

点击查看大图

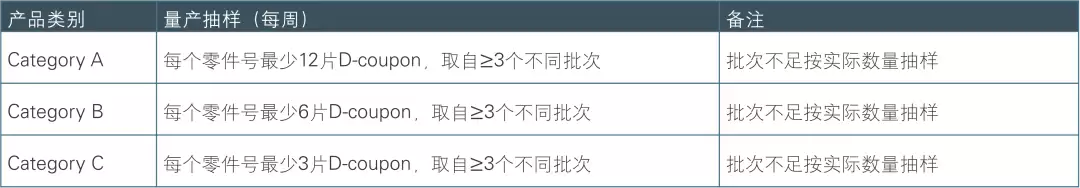

03样品抽取与测试频次

点击查看大图

每块工作板至少布设2个D-coupon，做永久可追溯标记

每月向指定第三方实验室提交完整测试结果

首件检测报告及量产批次均需同步提交OM测试完整数据

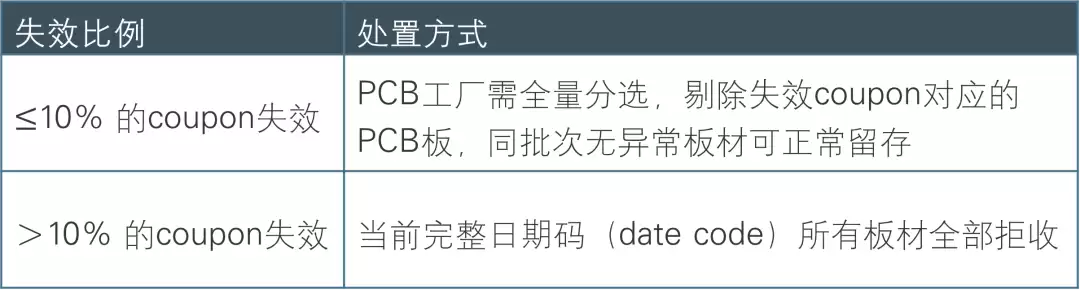

04失效处置规则

点击查看大图

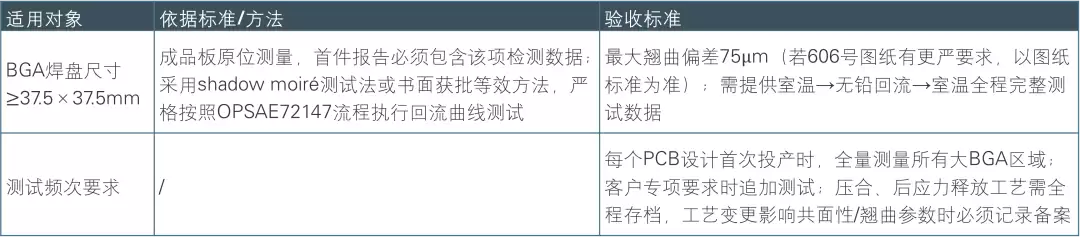

大BGA共面性测量

点击查看大图

PCB翘曲度（Bow & Twist）

点击查看大图

以上，从基础电气性能到微观结构缺陷，从高速信号传输到长期热可靠性，从局部封装适配到整体物理变形，实现了高端 AI 算力 PCB 全维度、全流程的质量覆盖。严格执行这些标准，能够有效规避 AI 硬件在高负载、长时间运行下的各类失效风险，为 AI 算力平台的稳定、高效运行筑牢硬件根基。
